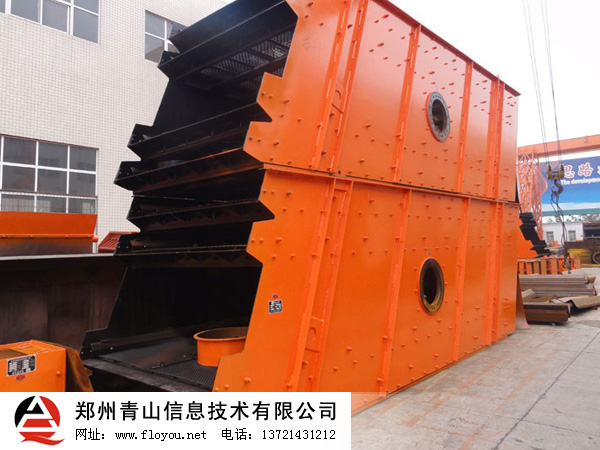

圓振動篩做圓形運動，是一種多層數、高效新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激 振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點。圓振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。圓振篩就是因 其運動軌跡近似于圓，故簡稱為圓振篩，是一種多層數、高效新型振動篩。

     圓振動篩結構：主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。

圓振動篩工作原理

　具有圓形軌跡的慣性振動篩為圓振動篩，簡稱圓振篩。這種慣性振動篩又稱單軸振動篩，其支承方式有懸掛支承與座式支承兩種，懸掛支承，篩面固定于篩 箱上 ，篩箱 由彈簧懸掛或支承，主軸的軸承安裝在篩箱上， 主軸由帶輪帶動而高速旋轉。帶偏心重 的圓盤安裝在主軸上， 隨主軸旋轉，產生離心慣性力，使可以自由振動的篩箱產生近似圓形軌跡的振動。偏心重與軸承中心線的距離為激振偏心距。

圓振動篩技術參數

型號	篩網 層數	篩網面積 (m2)	篩孔尺寸 (mm)	Zz大進料尺寸(mm)	處理能力 (m3/h)	振動功率(r/min)	雙振幅(mm)	電機功率 (kw)	篩面傾角(度)	篩面規格 (mm)	總重量(kg)	外形尺寸 (長×寬×高)(mm)
2YK1225	2	6	4-50	400	8-60	800-970	8	5.5	20	1200×2500	3500	3040×1840×800
3YK1225	3	9	4-50	400	10-70	800-970	8	5.5	20	1200×2500	3850	3040×1840×1200
2YK1230	2	7.2	4-50	400	12-78	800-970	8	7.5	20	1200×3000	4200	3390×1900×800
3YK1230	3	10.8	4-50	400	13-80	800-970	8	7.5	20	1200×3000	4600	3537×1900×1200
2YK1237	2	8.88	4-50	400	15-86	800-970	8	7.5	20	1200×3700	4600	4090×1900×800
3YK1237	3	13.22	4-50	400	16-90	800-970	8	7.5	20	1200×3700	5200	4400×1950×1200
2YK1535	2	10.5	5-50	400	20-125	800-970	8	11	20	1500×3500	5890	4552×2250×900
3YK1535	3	15.75	5-50	400	21-125	800-970	8	11	20	1500×3500	6700	4552×2250×1600
2YK1545	2	13.5	5-50	400	22-150	800-970	8	15	20	1500×4500	6330	5400×2250×1600
3YK1545	3	20.25	5-50	400	22-150	800-970	8	15	20	1500×4500	6800	5400×2250×1700
2YK1548	2	14.4	5-50	400	22.5-162	800-970	8	15	20	1500×4800	6980	5300×2200×860
3YK1548	3	21.6	5-50	400	22.5-162	800-970	8	15	20	1500×4800	7600	5752×2200×1600
2YK1848	2	17.28	5-80	400	25-206	750	11	15	20	1800×4800	9080	6140×2470×1380
3YK1848	3	25.92	5-80	400	32-276	800-970	8	18.5	20	1800×4800	9600	6140×2710×1780
2YK1854	2	19.44	5-80	400	32-312	800-970	8	18.5	20	1800×5400	10150	6500×2600×1300
3YK1854	3	29.16	5-80	400	32-312	800-970	8	22	20	1800×5400	10840	6960×2600×1630
2YK2160	2	25.2	5-100	400	50-475	970	8	30	20	2100×6000	11780	7300×2950×2000
3YK2160	3	37.8	5-100	400	50-475	970	8	30	20	2100×6000	12800	7300×2950×2000
2YK2460	2	28.8	5-100	400	65-550	970	8	37	20	2400×6000	15600	7450×3230×1500
3YK2460	3	43.2	5-100	400	70-620	970	8	37	20	2400×6000	17600	7450×3230×1910

圓振動篩的性能特點

1.激振器采用塊偏心形式，不僅使激振器偏心質量單重激振力增大，而且激振力可隨機調控，便于模塊化設計和使用；
2.篩機結構趨于簡化，有利于提高設備的制造工藝水平和裝配精度；
3.采用十字軸萬向節傳動軸或橡膠聯軸節等柔性聯接，運轉平穩；
4.篩機篩分效率更高、處理量更大、使用周期和整機使用壽命更長；
5.設備維修保養簡單方便，整機運行效益明顯提高。

圓振動篩的優點

1.物料篩淌線長，篩分規格多。
2.結構簡單可靠、激振力強。
3.篩分效率高、振動噪聲小。
4.堅固耐用、維修方便，安全系數高。
5.使用壽命長，構造簡單，拆換篩面方便。
6.篩分每噸物料所消耗的電能少。
7.由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。

圓振動篩日常維護

    圓振動篩保養常識：圓振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待剩余物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或異 常聲響，應及時停機檢查，找出原因，排除故障。
