格子型球磨機

作者：重工機械設備網日期：2018/5/6 17:32:52 人氣：

球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性，運轉平穩，工作可靠。

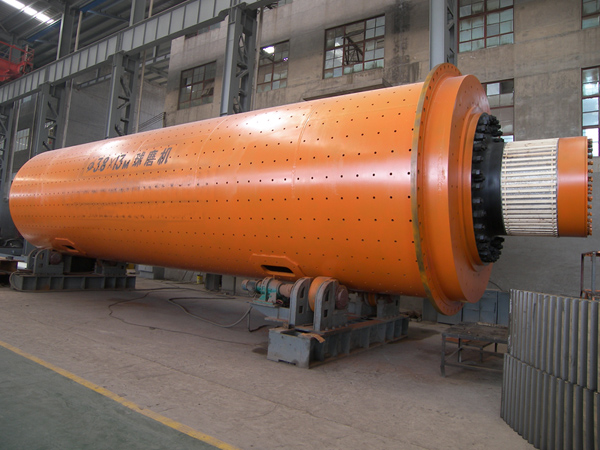

格子球磨機

球磨機按排礦方式可分為溢流型球磨機和格子型球磨機，作為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

技術參數：

型號參數	筒體直徑 mm	筒體長度 mm	有效容積 m3	磨機轉速 r/min	研磨體裝載量 t	電動機		參考重量 t
型號參數	筒體直徑 mm	筒體長度 mm	有效容積 m3	磨機轉速 r/min	研磨體裝載量 t	功率 kw	轉速 r/min	參考重量 t
MQG12×24	1200	2400	5	26.6	9	95	742	18
MQG15×15	1500	1500	2.3	29.2	4.8	60	725	13.7
MQG15×24	1500	2400	3.7	29.2	7.6	90	730	16.5
MQG15×30	1500	3000	4.6	26.6	10	90	742	19.5
MQG21×30	2100	3000	9.4	22.1	20	220	740	45
MQG24×30	2400	3000	12.2	21	25	250	980	55
MQG24×70	2400	7000	26.66	21	54	475	740	67
MQG27×21	2700	2100	10.6	19.7	22	280	733	69
MQG27×36	2700	3600	18.5	20.5	39	400	187.5	74
MQG27×40	2700	4000	20.5	20.24	38	400	187.5	77
MQG27×60	2700	6000	34.34	19.5	53	630	589	84
MQG29×41	2900	4100	26	19.34	42	450	740	76.1
MQG31×64	3100	6400	43.7	18.3	56	1000	167	141
MQG32×31	3200	3100	22.65	18.3	46.9	500	167	109
MQG32×36	3200	3600	26.3	18.3	54	630	167	116.94
MQG32×40	3200	4000	29.2	18.2	60	710	980	121.4
MQG32×45	3200	4500	32.9	18.3	68.5	800	167	126.23
MQG32×54	3200	5400	39.4	18.3	81.6	1000	167	135.4
MQG36×45	3600	4500	41.4	17.25	86	1000	167	153.1
MQG36×60	3600	6000	54	17.3	112	1400	167	190.6
MQG36×85	3600	8500	79	17.4	144	1800	743	260.89
MQG40×60	4000	6000	69.8	16.0	126	1500	200	215.5
MQG40×67	4000	6700	76	16.0	155	1600	980	235.2
MQG40×13.5	4000	13500	157	16.5	280	3300	980	284/375

了解詳情請留下您的聯系方式我們24小時內與您聯系： TEL:13721431212 0371-56630331
