三筒烘干機英文名：Three cylinder drying machine。

三筒烘干機中文名：三筒烘干機。

    三筒烘干機在烘干機設備中算是較為節能、環保的一種烘干機，目前對原有的烘干機進行了一定的改進，內部結構簡單，耗能少，成為用戶的喜愛，大大提高了勞動生 產率，目前主要應用于各個行業的礦渣、粘土、煤、鐵粉、礦粉及其它混合材，建筑業的干混砂漿，黃砂等以及化工、鑄造等行業原材料烘干。

三筒烘干機工作原理

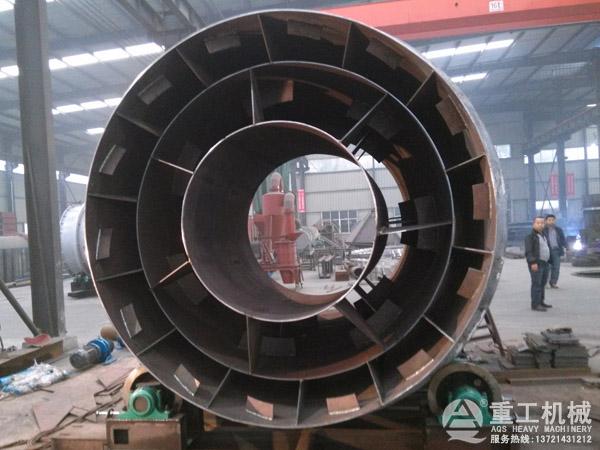

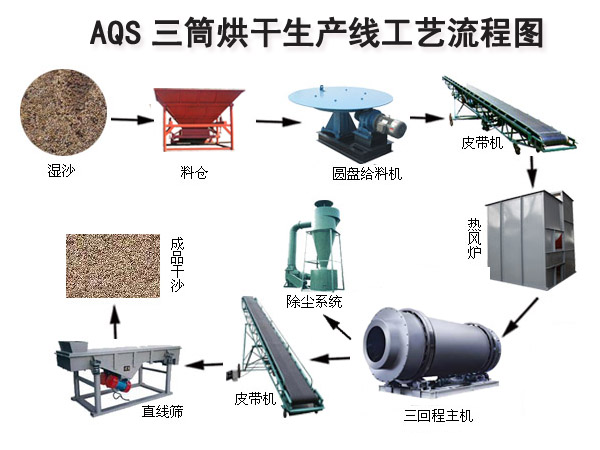

    三筒烘干機與其他烘干機設備一樣，物料由供料裝置進入回轉滾筒的內層，實現順流烘干，物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動 至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾 筒的熱量，同時又延長了干燥時間，物料在此達到較佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料 在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。

三筒烘干機技術參數

型號規格	Φ2.1×4.5m	Φ2.5×6.4m	Φ3.2×7m	Φ3.5×8m
外筒直徑m	2.1	2.5	3.2	3.5
外筒長度m	4.5	6.4	7	8
筒體容積m³	15.58	31.40	56.26	76.93
筒體轉速rpm	8-10	8-10	8-10	8-10
礦渣初水份%	15-18	15-18	15-18	15-18
礦渣終水份%	2	2	2	2
黃砂初水份%	8-10	8-10	8-10	8-10
黃砂終水份%	0.5-1	0.5-1	0.5-1	0.5-1
Zz高進氣溫度℃	700-750℃	700-750℃	700-750℃	700-750℃
生產能力T/h	黃砂18-25	黃砂28-30	黃砂35-40	黃砂65-70
	礦渣13-18	礦渣25-28	礦渣40-45	礦渣60-65

型號Model	單臺產量(t/h)					終水分 (%)	體積 (m³)	燃焦量 (kg/t)	主機功率 (kw)	單機重量 (T)
	黃沙	河沙	海沙	石英砂	鑄造砂
AQS623	3-5	3-3.5	2.5-3	4-5	3-4	＜0.5%	3.6	5-7	4	3.2
AQS625	5-6	4.5-5.8	4.5-5	5-7	5-6	＜0.5%	7.2	5-7	5.5	5.1
AQS628	8-9	7.5-8.5	7-8	9-10	8.5-10	＜0.5%	10	6-8	7.5	7.8
AQS6210	10-12	10-11	9-10	11-15	10-13	＜0.5%	12.8	8-10	4×2	9.3
AQS6215	15-17	15-16	14-15	17-20	16-19	＜0.5%	19.8	8-10	5.5×2	14.9
AQS6220	21-23	20-22	20-21	25-27	24-26	＜0.5%	28.5	8-10	4×4	24.8
AQS6225	25-28	23-25	22-25	33-35	32-35	＜0.5%	32.2	8-12	5.5×4	26.4
AQS6230	30-35	29-32	28-32	40-45	38-43	＜0.5%	42.4	8-12	7.5×4	42.4
AQS6250	48-52	45-50	42-48	55-60	52-56	＜0.5%	56.3	8-12	11×4	65.9
AQS6280	65-72	62-68	60-67	85-92	83-90	＜0.5%	81.4	8-12	15×4	127
AQS6250×2	100-110	92-100	90-98	125-130	120-128	＜0.5%	124.7	8-12	22×4	177.8

三筒烘干機注意事項

1）本烘干機使用操作人員要經過培訓，方可上崗。

2）在250-380℃時我們就不需要加物料了，使我們的烘干機體內物料能夠烘干。

3）嚴禁用鐵鏟和爐耙撞擊爐膛的耐火材料和窯底實心滑料盆及下料管壁。

4）密封烘干機設備，防止進水。

5）本烘干機工作時，嚴禁人、身直接接觸其金屬外殼，特別是筒體、煙囪、爐門和卸料漏斗等，以防燙傷。

6）經常檢查地腳螺栓，各聯接件、配套設備的電機和減速器、調速器，防止松動、噪音、沖擊、發熱和泄漏。

三筒烘干機試車要點

1）試車前，固定烘干機基礎面，使其在工作中牢靠。

2）安裝時應注意主機體與水平的垂直。

3）試車前檢查各電源，借口是否接好，方可試車。

4）按設備的動力配置電源線和控制開關。

5）檢查完畢，進行空負荷試車，試車正常即可進行生產。

    鄭重聲明：三回程烘干機和三筒烘干機其實都指的是有三個筒體鑲嵌的高效烘干機，除了名字不同，其它沒有區別，每個廠家生產的三筒烘干機內部結構略有差別，所以各廠叫法也略有不同。
